产品概述

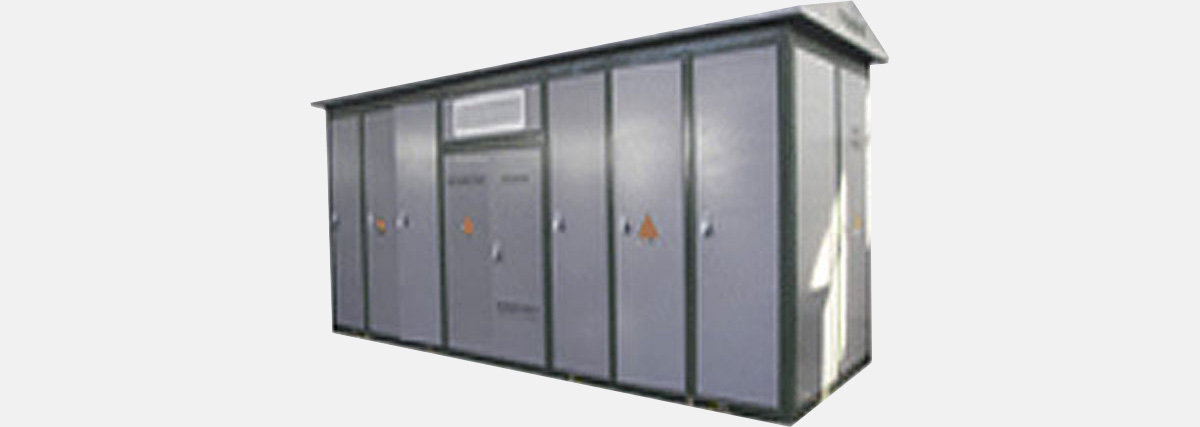

预装式变电站该系列预装式变电站是一种把高压开关设备,配电变压器、低压配电设备根据用户要求,按一次线路方案,由工厂预制成型的户外式成套装置。各独立单元装设完善的控制、保护、带电显示及站用照明系统。箱体内可装设温度、湿度自动控制装置及强迫通风系统。

应用范围

该系列预装式变电站适合于40.5kV电力供电系统中,城市高层建筑,住宅小区、厂矿企业、地铁、码头、宾馆、商场、公园、车站、学校、医院、油田、机场、港口和临时性设施等供电,风力发电系统的电网连接,道路照明供电等。

产品特点

1.户外设计、使用寿命长。
2.紧凑设计、实用效率高。
3.各隔室间隔板及进出线封套防止灰尘和湿气进入各室。
4.门、顶盖及侧板具有隔热层、具有隔热作用。
5.组装式结构、可以很方便的更换各个体单元。
6.各元器件拆卸、安装方便。
7.可有效防止凝露。
8.外壳采用可回收材料、符合环保要求。
9.多用途设计、与环境协调。

主要技术参数

分 类项 目 名 称单 位主 要 技 术 参 数
高压单元额定频率Hz50
额定电压kV7.21240.5
主母线额定电流A630 1250 1600
额定短时耐受电流/时间kA/s20/4 25/3 31.5/4
额定峰值耐受电流kA50 63 80
1min工频耐受电压(对地/断口)kV32/3642/4895/115
雷电冲击耐受电压(对地/断口)kV60/7075/85185/215
额定短路开断电流kA20 25 31.5
接地回路短时耐受电流/时间kA/s20/2 20/4
主回路额定短路关合电流kA50 63 80
额定有功负载开断电流A630
额定闭环开断电流A630
额定电缆充电开断电流A10
额定开断空载变压器容量kVA1250
额定转移电流A1700
机械寿命3000500010000
低压单元额定频率Hz50
额定电压kV0.4/0.23
额定绝缘电压V690
主回路额定电流A100~3200
额定短时耐受电流kA/s30/1 50/1 100/1
额定峰值耐受电流kA63 105 176
5s工频耐受电压kV2.5
雷电冲击耐受电压(对地/断口)kV6月8日
变压器单元类型 油浸式干式
额定频率Hz50
额定电压kV12(7.2)/0.4(0.23)
额定容量kVA30~1600
1min工频耐受电压kV35(25)28(20)
雷电冲击耐受电压kV75(60)
阻抗电压%4 6
分接范围 ±x2.5% ±x5%
联接组别 Y,yn0 D,yn11
箱体高、低压室防护等级 IP33D
变压器室防护等级 IP23D
声级水平(油浸式/干式)dB≤50/55
二次回路耐压水平kV1.5/2
